ATDM-0604 音頻指標:
頻率響應 20 Hz ~ 20 kHz (話筒 -16 dBu) : +1.0/-1.0 dB
20 Hz ~ 20 kHz (話筒 -60 dBu) : +1.0/-2.0 dB
20 Hz ~ 20 kHz (線路 24 dBu) : +1.0/-1.0 dB
20 Hz ~ 20
kHz (線路 -40 dBu) : +1.0/-2.0 dB
動態范圍 (典型值) 110 dB 或以上，A 加權/ST
信噪比
90 dB 或以上，A 加權/ST
動態余量 20 dB 或以上
等效輸入噪音
- 126 dBu 或以下，Rs = 150 ohm，DIN
共模抑制比 80 dB 或以上，1 kHz
噪聲
-86 dBu 或以下，A 加權
最大增益 64 dB
通道分離度
-80 dB 或以下，1 kHz統一
總諧波失真 0.03% 或以下，1 kHz統一
音頻輸入
MIC 最大： 0 dBu
MIC 統一： -40 dBu
LINE 最大： +24 dBu
LINE 統一： +4 dBu/0 dBV/-10 dBV/-20 dBV
ST 最大： +10 dBV
ST 統一： -10 dBV/-20 dBV
音頻輸出 UNBAL 最大： +10 dBV/-13 dBV
UNBAL 統一： -10 dBV/-33 dBV
BAL 1/L 與 2/R 最大： +24 dBu/20 dBV/+10 dBV
BAL 1/L 與 2/R 統一： +4 dBu/0 dBV/-10 dBV
幻像電源
直流 48V
輸入衰減 -24 dB

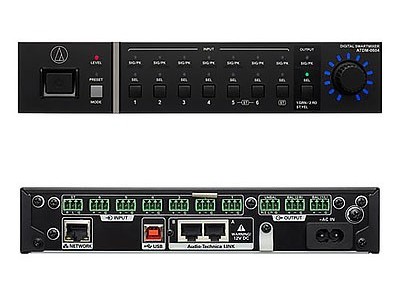

輸入端子
INPUT ST 歐式鳳凰插接頭（3針）
INPUT MIC/LINE 5和6 歐式鳳凰插接頭（3針）
INPUT MIC 1 至 4 歐式鳳凰插接頭（3針）
輸出端子
OUTPUT UNBAL 歐式鳳凰插接頭（3針）
OUTPUT BAL 1/L 和2/R 歐式鳳凰插接頭（3針）
前面板顯示燈 SIGNAL/PEAK：1點（紅/ 黃/ 綠）
峰值指示（紅）
-5～0 dB
峰值保持時間 2秒
控制
IP協議：1個RJ-45
通信速度 100 Mbps
鏈路連接
IP協議： 2個RJ-45
通信速度 100 Mbps
USB
連接
通道
1個立體聲輸入，1個立體聲輸出（24位）
通信速度 高速（480 Mbps）
模-數
數-模 轉換
分辨率 24位
動態范圍
115 dB
ATDM-0604 其他指標: 供電 100～240 V AC (50/60 Hz)
額定功率 17 W
工作環境溫度 0～40° C
尺寸 217 mm × 44 mm × 326 mm ( 寬 × 高 × 深)
重量
1.85 公斤
標配 歐式鳳凰插接頭（10個）、機架安裝件（大、小）、機架安裝件螺釘（6顆）、電源線、橡膠腳（4
個）
